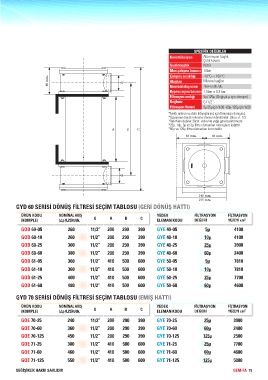

Page 17 - Gem-Fa 2019 Ürün Kataloğu

SPESİFİK DEĞERLER
Konstrüksiyon Alüminyum başlık,
Çelik kovan.
Sızdırmazlık Nitril
Max.çalışma basıncı 10bar
86 mm. G Çalışma sıcaklığı -10°C~ +100°C
Mineral yağlar
Akışkan
260~550lt/dk.
Nominal akış oranı
Bypass açma basıncı 1,5bar ± 0,3 bar
Filtrasyon aralığı 5µ/125µ (Değişik µ için danışın)
Bağlantı G11/2”
Filtrasyon Verimi 5µ-25µ için %98 - 60µ-125µ için %99
*Farklı mikron ve debi ihtiyaçlarınız için firmamıza danışınız.
*Opsiyonel olarak mıknatıs ilavesi mümkündür. (bknz sf. 12)
*Belirtilen debiler 30cst. viskozite yağa göre belirtilmiştir.
*25µ, 10µ, 5µ ve 3µ filtre elemanları microglass kağıttır.
A B C *60µ ve 125µ filtre elemanları krom teldir.
86 mm. 84 mm.

GEM-FA GEM-FA GEM-FA GEM-FA

G

140 mm.
155 mm.
GYD 60 SERİSİ DÖNÜŞ FİLTRESİ SEÇİM TABLOSU (GERİ DÖNÜŞ HATTI)

ÜRÜN KODU NOMİNAL AKIŞ YEDEK FİLTRASYON FİLTRASYON
(KOMPLE) ( p 0,25)lt/dk. G A B C ELEMAN KODU DEĞERİ YÜZEYİ cm 2

GOD 60-05 260 11/2” 200 290 390 GYE 40-05 5µ 4100
GOD 60-10 260 11/2” 200 290 390 GYE 40-10 10µ 4100
GOD 60-25 300 11/2” 200 290 390 GYE 40-25 25µ 3900
GOD 60-60 380 11/2” 200 290 390 GYE 40-60 60µ 2400
GOD 61-05 360 11/2” 410 500 600 GYE 50-05 5µ 7810

GOD 61-10 360 11/2” 410 500 600 GYE 50-10 10µ 7810
GOD 61-25 400 11/2” 410 500 600 GYE 50-25 25µ 7700
GOD 61-60 480 11/2” 410 500 600 GYE 50-60 60µ 4600

GYD 70 SERİSİ DÖNÜŞ FİLTRESİ SEÇİM TABLOSU (EMİŞ HATTI)

ÜRÜN KODU NOMİNAL AKIŞ YEDEK FİLTRASYON FİLTRASYON
(KOMPLE) ( p 0,25)lt/dk. G A B C ELEMAN KODU DEĞERİ YÜZEYİ cm 2

GOE 70-25 240 11/2” 200 290 390 GYE 70-25 25µ 3900
GOE 70-60 360 11/2” 200 290 390 GYE 70-60 60µ 2400
GOE 70-125 450 11/2” 200 290 390 GYE 70-125 125µ 2500
GOE 71-25 380 11/2” 410 500 600 GYE 71-25 25µ 7700
GOE 71-60 460 11/2” 410 500 600 GYE 71-60 60µ 4600

GOE 71-125 550 11/2” 410 500 600 GYE 71-125 125µ 5000

DEĞİŞİKLİK HAKKI SAKLIDIR GEM-FA 15
